一、PL600主軸替代坐標磨床的優勢

PL600氣動主軸作為日本NAKANISHI品牌的先進產品，在精密磨削領域替代傳統坐標磨床具有顯著優勢，尤其適用于中小批量、高精度零部件的內圓研磨加工。其核心價值在于能夠以更經濟的成本實現相當甚至更優的加工精度，同時大大提升了設備靈活性和生產效率。

（1）成本效益對比：

傳統坐標磨床作為專用設備，價格昂貴，通常達到數十萬甚至上百萬元人民幣，且占地面積大，對廠房環境要求高。相比之下，PL600主軸單價僅數萬元，用戶只需將其加裝在現有的普通機床（如銑床、車床或磨床）上，就能立即獲得高精度內圓研磨能力。

這種方案大大降低了設備投資成本，避免了大型設備采購的長周期和巨額資金壓力，尤其適合中小型企業或大型企業的柔性生產線改造。

（2）技術性能出色：

PL600主軸具有65000轉/分鐘的超高轉速和≤1μm的旋轉跳動精度，這意味著它能夠滿足甚至超越大多數坐標磨床的加工精度要求。

在實際應用中，該主軸加工的表面粗糙度可達到Ra≤0.1μm，足以應對液壓閥體、軸承套圈、航空航天零部件等精密零件的內圓研磨需求。

主軸采用氣動驅動方式，依靠壓縮空氣作為動力源，工作中產生的熱量極少，溫升控制在≤45℃以內，避免了傳統電機主軸因熱變形導致的精度漂移問題，確保了長時間連續加工的穩定性。

（3）加裝適應性強：

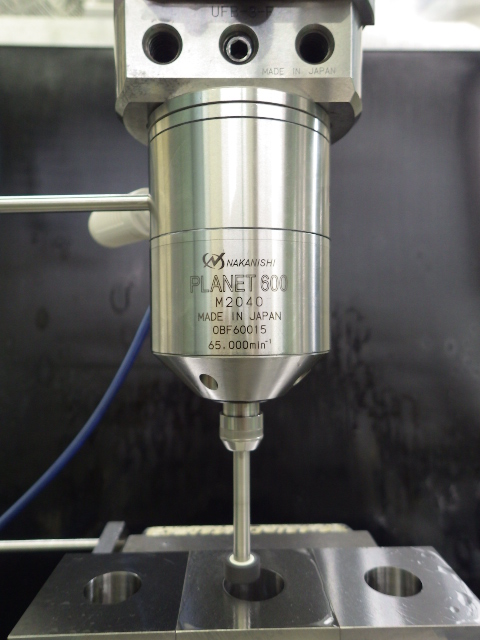

PL600主軸采用行星一體化設計，外形直徑僅為64mm，安裝固定柄徑為20mm(PL600-M2040型號)，可以靈活集成到多種類型的機床上。

無論是立式加裝還是臥式加裝，都能快速實現。這種靈活性使得用戶能夠根據加工需要，輕松將普通外圓磨床、銑床或車床升級為具有內圓研磨能力的復合機床，實現了"一機多用"的功能拓展。

（4）維護簡單成本低：

PL600主軸結構簡潔，僅需定期加油、更換空氣過濾器即可保持性能穩定，年維護成本較電動主軸可降低40%以上。相比之下，坐標磨床結構復雜，需要專業的維護團隊和更高的維護成本。標配φ3.0mm CHK-3.0系列夾頭，并可選配φ0.5~φ6.35mm多種規格夾頭，使設備適應不同直徑工具的加工需求。

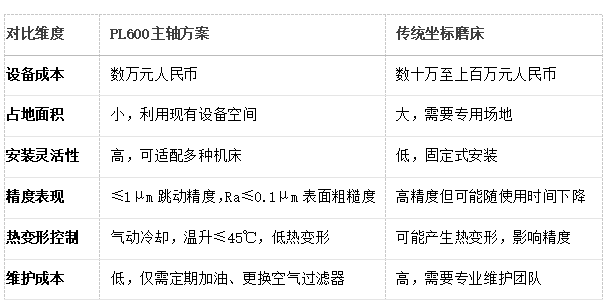

表：PL600主軸與傳統坐標磨床主要優勢對比

綜上所述，PL600主軸替代坐標磨床在成本效益、技術性能、適應性和維護便捷性等方面都具有明顯優勢，特別適合多品種、中小批量精密零件的加工場景，為用戶提供了一種高性價比的精密加工解決方案。

二、PL600主軸替代坐標磨的具體方案

利用PL600高速氣動主軸替代傳統坐標磨床是一項技術成熟且經濟高效的方案，尤其適合中小批量、高精度內圓研磨需求的企業。這種方案通過設備功能升級而非整體更換的方式，實現了加工能力的質的飛躍，同時顯著降低了投資成本和時間成本。下面將詳細介紹替代方案的具體實施方法和技術要點。

（1） 改造方案與系統集成

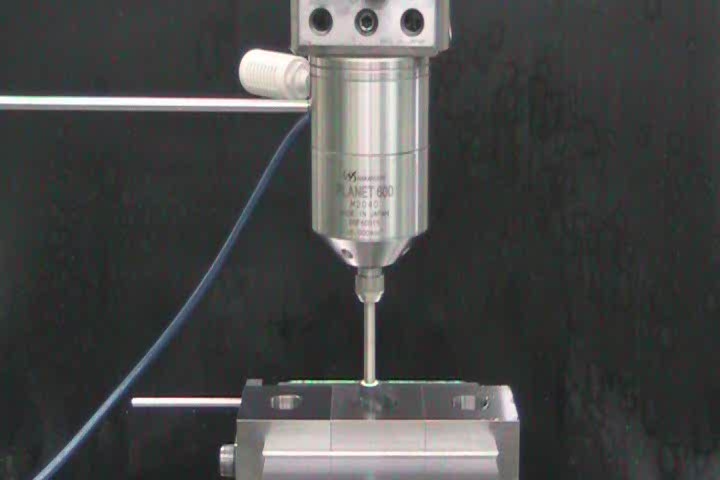

PL600主軸替代坐標磨的核心方案是通過加裝方式將高速氣動主軸集成到現有設備上。最常見的是在外圓磨床、銑床或車床上加裝PL600主軸，

使其兼具內圓研磨能力。這種方案無需改造機床本體結構，僅需設計合適的主軸固定裝置，將PL600主軸穩固地安裝到主機設備上。

例如，在外圓磨床上，通常將PL600主軸安裝在磨頭架上或?qū)ｉT設計的主軸座內，確保主軸與設備導軌的平行度或垂直度符合要求。集成后的系統形成了"一機雙用"的格局，同一臺設備既能完成外圓磨削，又能進行內圓研磨，避免了工件在不同設備間的二次裝夾，不僅提高了生產效率，還消除了重復定位誤差。

實施過程中需要特別注意動力源和控制系統的配套。PL600主軸以壓縮空氣為動力源，需要設備現場具備穩定潔凈的氣源供應系統。建議在氣路中配置三級過濾器（前置過濾器、油霧分離器和精密過濾器），確保供給主軸的氣體清潔干燥，不含水分和雜質。對于數控設備，還可以考慮增加簡單的PLC控制系統，通過程序控制主軸的啟停和轉速調節（通過電磁調壓閥實現），實現半自動化加工。

此外，雖然PL600主軸本身是氣動的，但如果需要與機床原有系統聯動，可以考慮增加I/O接口模塊，實現信號交換和基本控制。

（2）工藝適配性與應用范圍

PL600主軸替代方案尤其適合特定領域的精密加工需求。在航空航天領域，該主軸能夠加工鈦合金、高溫合金等難加工材料，應用于發動機葉片的榫槽加工，將槽寬公差控制在±0.005mm以內。

在模具制造行業，PL600的行星式運轉結構特別適用于模具型腔的精密加工和拋光，其高轉速與低跳動精度可實現微米級切削，表面粗糙度可達Ra0.05μm，替代傳統手工研磨，效率提升5倍以上。

在汽車制造領域，隨著輕量化發展，鋁合金、鎂合金等輕質材料應用日益廣泛，PL600主軸的高轉速特性可有效避免這些材料加工中的燒傷與變形問題。然而，也需要客觀認識到PL600主軸方案的局限性。與高端坐標磨床相比，PL600主軸在加工超大孔徑或超深內孔時可能受到一定限制。此外，普通加工中心加裝磨頭代替坐標磨床還存在一些固有缺點，如一般無法進行磨頭砂輪的磨損自動補償，加工中心也沒有設計專門的防塵措施，長時間磨削作業可能會加速機床移動部件的磨損。因此，在制定替代方案時，需要根據具體加工需求進行評估，對于極高精度要求或特殊材料的大批量加工，可能仍需使用專業坐標磨床。

（3） 成本效益分析

從經濟角度分析，PL600主軸替代方案具有極其顯著的優勢。傳統坐標磨床采購成本高昂，僅設備投資就可能達到數十萬甚至上百萬元，而PL600主軸本身價格僅數萬元，加上改造費用，總體投資遠遠低于新購專用設備。同時，由于方案利用了現有設備，大大縮短了設備交付和調試周期，幾乎可以立即投產見效。改造后的設備功能增強，能夠承接更多種類的精密加工任務，提升了企業的市場競爭力。

此外，由于避免了工件在不同設備間的轉移和二次裝夾，生產輔助時間大幅減少，生產效率明顯提升，進一步增強了方案的經濟性。

三、 PL600主軸的安裝方法

PL600主軸的正確安裝是確保其高性能運行的關鍵環節。采用系統化的安裝方法不僅能夠保證加工精度，還能延長主軸使用壽命。PL600氣動主軸的安裝過程可以分為安裝準備、機械安裝、氣路連接和測試校準四個主要階段，每個階段都有具體的技術要求和注意事項。

（1）安裝前準備：

在安裝PL600主軸前，需要做好充分的準備工作。首先應檢查主軸外觀是否完好，確認型號規格與需求一致（常用型號為PL600-M2040）。

然后準備必要的安裝工具，包括扭矩扳手（用于精確控制螺絲緊固力矩）、千分表（用于測量主軸跳動和位置精度）、水平儀（用于調整主軸水平度）以及各種規格的六角扳手和套筒。同時，需要設計制造主軸固定裝置，這個裝置通常需要根據主機設備的結構和PL600主軸的尺寸（直徑64mm）專門設計，要保證足夠的剛性和精度。此外，還需要準備氣路連接組件，包括空氣過濾器、調壓閥、氣管和快速接頭、電磁閥等。

（2）機械安裝與精度調整：

機械安裝是PL600主軸安裝的核心環節。首先需要將主軸固定裝置牢固地安裝到主機設備上，如外圓磨床的磨頭架或銑床的主軸頭上。安裝時要使用千分表測量固定裝置的安裝面與設備導軌的平行度（對于外圓磨床）或垂直度（對于銑床），確保在0.01mm/300mm以內。然后將PL600主軸小心地裝入固定裝置中，使用規定的扭矩均勻緊固固定螺絲，避免因不均勻緊固導致主軸變形。安裝完成后，需要使用千分表測量主軸端部的徑向跳動和端面跳動，確保跳動值控制在1μm以內。同時，還需要測量主軸中心線與Z軸導軌的平行度，要求在Y-Z平面內0.005-0.01/300mm（須上揚），在X-Z平面內0-0.005/300mm。

（3）氣路連接與調試：

氣路連接是保證PL600主軸正常工作的關鍵。PL600主軸的工作氣壓為0.4MPa，必須在氣路中安裝精密過濾器，以確保供給主軸的空氣清潔干燥，不含水分和雜質。過濾器過濾精度應達到0.01μm以下，否則可能損壞主軸內部的氣浮軸承。氣路連接時，建議采用耐壓能力不低于1MPa的高質量氣管，氣管直徑應與主軸進氣口匹配，避免壓力損失。所有氣管接頭應牢固密封，防止漏氣。氣路連接完成后，應先打開氣源，調節調壓閥至0.4MPa，讓主軸空轉一段時間，檢查運行是否平穩，有無異常聲音。同時，檢查主軸漏氣情況，確保氣密性良好。

（4）測試校準與試加工：

安裝完成后，需要進行全面的測試校準。首先進行空運行測試，讓主軸在額定氣壓下運行至少30分鐘，檢查溫升和振動情況。然后進行動態精度測試，使用動態平衡儀或非接觸式位移傳感器測量主軸在高速運轉(65000轉/分鐘)下的動態跳動，確保仍保持在1μm以內的精度標準。

最后進行試加工驗證，選擇典型的工件材料（如模具鋼、硬質合金等）進行實際研磨加工，加工后使用表面粗糙度儀和三坐標測量機檢測工件質量，驗證加工精度是否達到要求。如果精度未達預期，需要重新檢查安裝環節，特別是固定裝置的剛性和主軸與設備導軌的位置精度。需要注意的是，PL600主軸的安裝應當由培訓合格的技術人員進行，或者由供應商提供專業安裝服務。不正確的安裝不僅會影響加工精度，還可能導致主軸損壞，縮短使用壽命。正確安裝的PL600主軸能夠長時間穩定運行，為企業提供高質量的精密加工能力。

四、PL600主軸的技術參數與性能特點

PL600系列氣動主軸是日本NAKANISHI公司推出的高性能精密加工工具，具有卓越的技術參數和獨特的性能特點，使其成為替代傳統坐標磨床的理想選擇。該系列主軸采用先進的氣動技術和精密的機械設計，在高速旋轉狀態下仍能保持極高的穩定性和精度，滿足了現代制造業對精密加工日益增長的需求。

（1） 核心參數與性能指標

PL600主軸的核心參數體現了其在精密加工領域的卓越性能。該主軸最具突出特點的是其超高轉速，最高可達65,000轉/分鐘。這一轉速遠高于傳統機床主軸，特別適合小直徑磨削工具和銑削工具的高效加工，能夠顯著提高切削速度和加工效率。在高轉速的同時，PL600主軸保持了極高的旋轉精度，其旋轉跳動精度控制在1μm以內，確保了加工表面的高質量和高一致性。

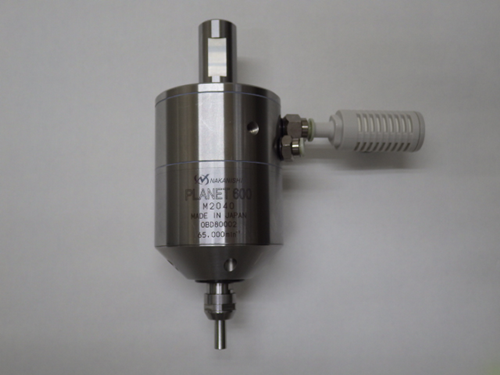

主軸采用壓縮空氣驅動，工作氣壓要求為0.4-0.6MPa，在標準工況下的空氣消耗量約為175Nl/min，能耗相對較低。PL600主軸具有良好的熱穩定性，由于采用氣動驅動和氣浮軸承技術，運行過程中產生的熱量很少，長時間連續運行溫升控制在≤45℃以內，有效避免了熱變形對加工精度的影響。主軸直徑設計為64mm，安裝固定柄徑20mm，這一尺寸設計使其能夠方便地集成到大多數通用機床上。主軸重量約1740g(PL600-M2040型號)，相對輕巧，不會給主機設備帶來過大負荷。PL600主軸的精度標準是其能夠替代坐標磨床的核心能力。

主軸提供的1μm以內的旋轉跳動精度，確保了加工表面粗糙度可達Ra≤0.1μm，這一指標已經達到甚至超過了部分專業坐標磨床的加工精度。

在實際應用中，該主軸能夠?qū)⒖紫档膱A度誤差從3μm控制至0.8μm，顯著提升了液壓系統的密封性能和其他高精度應用的裝配質量。

主軸采用行星式運轉結構，刀具在高速自轉的同時繞主軸中心公轉，形成復合切削軌跡。這種結構特別適用于內孔、端面的磨削加工，可有效消除傳統主軸的徑向跳動誤差，實現鏡面級表面質量。PL600主軸的氣動驅動系統是其另一大技術特點。采用氣浮軸承技術，通過壓縮空氣形成潤滑膜，實現無接觸旋轉。

這一設計徹底消除了傳統機械軸承的摩擦熱，允許主軸連續運行8小時以上而不產生顯著溫升，保障了加工過程的穩定性和一致性。在實際應用中，這一特性對于航空航天渦輪葉片的榫槽加工尤為重要，其低熱變形特性使加工一致性提升至99.2%。主軸還具有良好的動力表現，雖然采用氣動驅動，但仍能提供足夠的扭矩用于精密磨削和小直徑銑削作業。

（3）配件系統與兼容性

PL600主軸配有完善的配件系統，確保了即裝即用的便利性。標準配件包括φ6.0mm CHK-6.0系列夾頭、螺帽、扳手、防旋桿等，此外，

用戶還可以選擇φ0.5~φ6.35mm規格的多種夾頭，適配不同直徑的微型刀具，滿足精密電子元件的微孔研磨等特殊需求。主軸接口設計標準化，能夠與大多數通用機床良好兼容，減少了定制化改造的需求。PL600主軸的應用范圍極其廣泛，涵蓋了多個高端制造領域。

在精密內圓研磨方面，該主軸是液壓閥體、軸承套圈、壓縮機氣缸等零部件精密研磨的"專家級"工具。在模具制造與修復領域，主軸的高轉速與低跳動精度可實現微米級切削，滿足汽車覆蓋件模具、電子產品外殼模具的高精度需求。在航空航天領域，主軸成功應用于鈦合金、高溫合金等難加工材料的孔系加工。在汽車制造領域，隨著輕量化發展，主軸的高轉速特性可有效避免鋁合金、鎂合金等輕質材料加工中的燒傷與變形問題。

綜上所述，PL600主軸憑借其卓越的技術參數、極高的精度標準和廣泛的適用性，成為替代傳統坐標磨床的經濟高效方案。企業通過采用PL600主軸對現有設備進行升級改造，不僅能夠節省大量設備投資，還能獲得靈活多樣的精密加工能力，適應多品種、小批量的現代制造模式，提升市場競爭力。
