日本peacock盲孔測缸規快速測量盲孔直徑

   盲孔就是連接表層和內層而不貫穿材料的導通孔。在生產加工中，各類盲孔類零件較為常見。目前測量盲孔的幾何量主要有盲孔深度、盲孔內徑。

    傳統測量盲孔深度的主要有以下兩種方法：

    （1）千分尺測量法。選取與內孔直徑大小合適的光滑塞規插入并測量，計算公式為：孔深=塞規長度+零件長度—塞規插入內徑后零件的總長，間接測量得到深度測量值。

    （2）卡尺測量法。選取已知長度的光滑塞規插入并用卡尺的尾部測量露出部分的長度，計算公式為：孔深=塞規長度-塞規插入內孔后剩余的長度，間接得到深度測量值。

    以上兩種方法測量時間長，過程操作誤差大，讀數不直觀，不適于批量零件的高效測試。因此，春亨工具推薦使用日本孔雀peacock盲孔專用的測缸規進行測量。

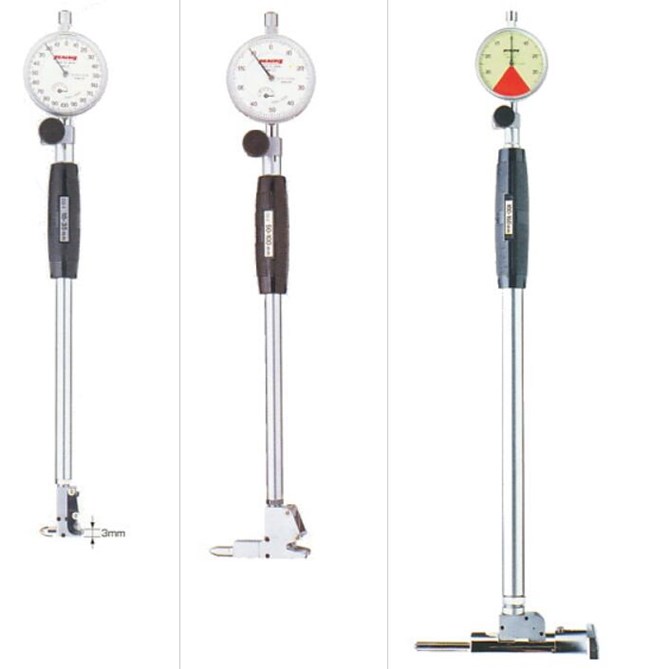

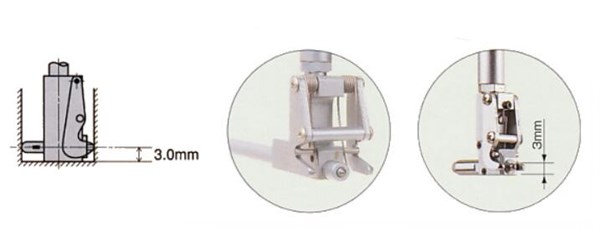

    這是一款專門為測量盲孔而設計的測缸規，可以直接測量盲孔底部附件的直徑。測量范圍有10-18mm、15-35mm、50-100mm、100-160mm。精密
