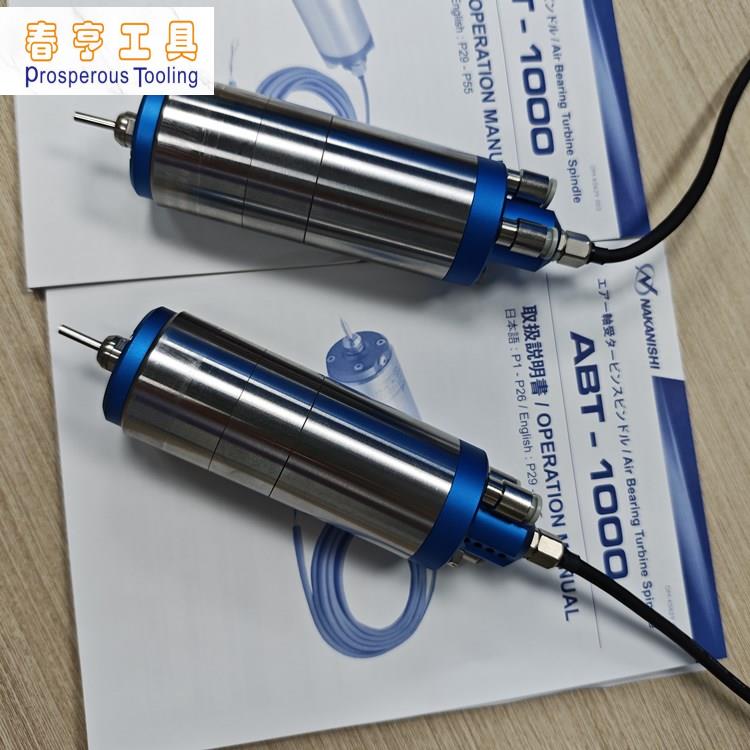

半導體劃片機主軸選擇ABT-1000空氣主軸可行性分析
ABT-1000精密空氣主軸，10萬轉氣浮技術，1微米絕對精度，專為8寸以下晶圓切割而生，覆蓋Si、SiC、玻璃、陶瓷全場景。春亨工具為您劃片機晶圓切割主軸可行性方案！下面從多個維度為您進行具體分析：
| 分析維度 | 劃片機設備要求 | ABT-1000空氣主軸特性 | 可行性分析 |
| 核心加工能力 | 轉速：6,000 - 60,000 rpm | 轉速：≤100,000 rpm | 完全滿足并超越。主軸轉速范圍遠大于設備要求，可輕松覆蓋所有加工場景，尤其為未來加工更小、更精密的部件預留了充足的升級空間。 |
| 重復精度 | 重復精度：1 μm | 主軸跳動精度：1 μm以內 | 完美匹配。主軸自身的跳動精度與設備Z軸的重復精度要求一致，這是實現微米級切割、控制崩邊量（硅片<10μm）的核心基礎。 |
| 機械與電氣兼容性 | 安裝接口 | 外徑：φ40mm；類型：夾緊式 | 兼容性高。φ40mm是行業非常通用的主軸直徑，易于設計或選用標準的夾持座與你的劃片機Z軸滑板連接，機械改造難度低。 |
| 刀具系統 | 持范圍：φ0.5 - φ4.0mm （CHA系列筒夾） | 兼容性好。該夾持范圍能夠適配半導體劃片常用的超薄刀片和小直徑刀具，只需根據現有刀柄尺寸選配對應的筒夾即可。 | |
| 工藝與質量控制 | 切割材料： Si、SiC、玻璃、陶瓷、PCB等 | 應用案例： 適用于Si、SiC、GaAs、藍寶石、玻璃等硬脆材料的精密切割與磨邊 | 高度適配。大量成功應用案例證明，該主軸完全勝任你清單中的所有材料加工，其高轉速和低振動特性是保證硬脆材料切割邊緣質量（低崩邊）的關鍵。 |
| 冷卻方式 | 冷卻方式： 切割時需冷卻水 | 發熱特性： 氣動驅動，近乎零發熱 | 優勢明顯。傳統電主軸的熱伸長是精度的大敵。ABT-1000采用氣動渦輪驅動，幾乎不產生熱量，從根源上杜絕了熱變形導致的刀尖漂移，提升了長時間加工的穩定性。 |
| 運行與維護 | 運行時間： 高負荷生產 | 壽命： 無接觸、無磨損，適合24小時連續運行 | 顯著優勢?？諝廨S承的非接觸特性意味著幾乎沒有機械磨損，理論上壽命遠高于傳統滾珠軸承主軸，能極大減少設備停機維護時間和更換主軸的頻率。 |
| 供氣系統 | 氣源要求： 清潔干燥空氣，0.55MP | 需評估現有資源。你現有的壓縮空氣系統主要為工作臺和主軸懸浮供氣。需要確認氣源的潔凈度和干燥度是否滿足主軸的高要求，并核算供氣量是否足夠。建議增加精密過濾模組進行獨立供氣。 | |
| 關鍵注意事項 | 載荷能力 | 徑向：≤20N； 軸向：≤35N | 需重點校核。這是方案的關鍵點。必須確認切割過程中刀片受到的切削力（徑向）和進給推力（軸向）是否在主軸的許用載荷范圍內，否則會影響精度和壽命。 |
| 輸出功率 | 88W | 需進行工藝測試。對于切割硬脆材料（如SiC、陶瓷）而言，功率不算高。建議先用現有主軸或進行小規模測試，驗證88W功率是否能滿足你特定材料（尤其是厚材料和硬材料）的切割效率。 | |
加裝方案關鍵點總結
性能升級：加裝ABT-1000空氣主軸后，你的劃片機將獲得高達10萬轉/分鐘的切削能力，并能有效解決傳統主軸的熱伸長問題，使長時間加工的精度更穩定。
改造核心：改造工作主要圍繞機械接口設計（制作一個連接Z軸和φ40mm主軸的夾持座）和氣路系統優化（為精密主軸提供獨立、潔凈、干燥的氣源）展開。電氣控制方面，因其為氣動驅動，可能需要增加一個比例閥來實現轉速的精確控制（轉速檢測通過內置磁傳感器實現）。
潛在風險：最主要的潛在風險在于空氣主軸功率（88W）和許用載荷是否能完全滿足你現有工藝的最高需求。針對較厚或極硬的碳化硅、陶瓷材料，建議先進行充分的切削力評估或小批量測試。
總體而言，這款精密空氣主軸的精度和轉速特性非常契合你的設備。進行改造前，建議重點校核載荷和功率這兩個關鍵參數。
