PCB切割總崩邊？6萬轉主軸才是良率救星！

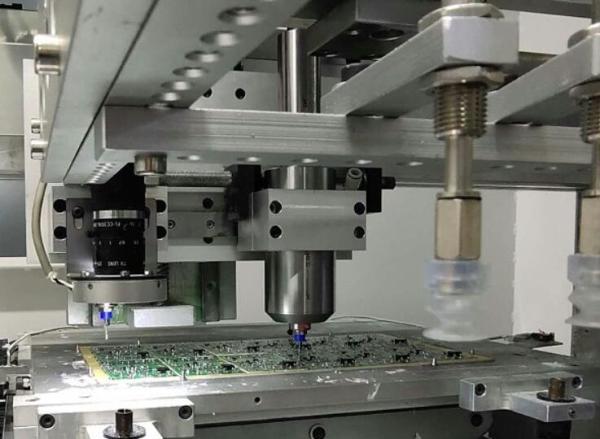

PCB切割總崩邊？6萬轉主軸才是良率救星！選擇6萬轉高精密主軸對PCB板進行切割，是為了同時滿足 “切割質量”、“切割效率”和“工具壽命” 這三方面的苛刻要求。

下面春亨工具來詳細拆解其中的原因：

1. 實現高精度和潔凈的切口

減少“崩邊”： PCB板是由脆性的玻璃纖維（FR4）或陶瓷基板與柔軟的銅箔交替壓合而成的多層結構。

如果用低速或鈍刀切割，很容易導致上下層材料崩裂、分層，產生毛刺和碎屑，這被稱為“崩邊”。

高速旋轉的主軸配合專用的PCB銑刀，

能以極高的線速度進行“切削”而非“撞擊”或“掰斷”，

形成光滑、垂直的切口，最大限度地減少崩邊，確保微細線路的完整性。

切縫窄，節約材料： 高速主軸允許使用直徑更小的刀具（如0.2mm甚至更細）。

高轉速保證了小直徑刀具也能有足夠的線速度來進行有效切削。

這樣切出的縫隙非常窄，在拼板設計時可以讓單元板更密集，從而節約了昂貴的PCB板材。

2. 應對微小刀具和脆弱材料

維持有效的切削線速度：

 切削的根本是刀具邊緣的線速度。

公式是：線速度 = 主軸轉速 × π × 刀具直徑。

當?shù)毒咧睆椒浅Ｐ。ɡ?.5mm）時，如果主軸轉速很低（例如1萬轉），

其線速度會非常慢，根本無法有效切削，導致過熱和刀具瞬間報廢。

將轉速提升到6萬轉，即使是0.2mm的刀具，也能獲得可觀的線速度，實現干凈利落的切削。

降低切削力，保護微細結構：

 高速切削時，主軸每旋轉一圈，刀具刃口吃進去的材料量（每齒進給量）非常小。

這意味著作用于PCB板上微細線路和過孔上的力被分散和減小了，

從而避免了因機械應力導致的線路撕裂、基材分層等問題。

3. 控制熱量，防止基材損傷

及時排屑，避免過熱：

 PCB加工，尤其是FR4材料，在高溫下容易燒焦（碳化），并釋放有害氣體。

高速旋轉的主軸能像風扇一樣，在刀具周圍形成氣流，

幫助迅速將切削產生的熱量和碎屑排出切割區域。

熱量被及時帶走，工件和刀具的溫度就不會積聚升高，從而保證了切割面的質量和材料的物理性能。

“熔切”效應（針對柔性板）：

在切割某些柔性電路板時，高速摩擦產生的熱量會瞬間熔化基材，

形成一種近乎“焊接”的光滑邊緣，這對于防止FPC線路起翹非常有效。

4. 提升加工效率

高轉速匹配高進給：

為了實現高效率生產，

主軸在高速旋轉的同時，機床的移動平臺（進給速度）也必須很快。

如果轉速低而進給快，刀具會來不及切削，導致崩刃和斷刀。

只有高轉速才能支撐高進給，實現快速分板，提高產能。

5. 保證主軸本身的穩定性和壽命

動平衡與振動控制：

 6萬轉屬于“高速精密主軸”的范疇。

這類主軸在設計和制造時都經過了精密的動平衡校正。

在超高轉速下，任何微小的不平衡都會被放大成巨大的振動。

精密主軸能將這些振動控制在微米級別，這是實現高精度切割的前提。

普通的低速主軸振動大，根本無法完成精細工作。

刀具壽命：

如前所述，正確的“轉速-進給”匹配和有效的散熱，

能顯著延長昂貴的高精度PCB銑刀的使用壽命。

如果轉速過低，刀具會處于磨蹭狀態，迅速磨損和發熱，壽命極短。

總結

在現代電子行業朝著元件微型化、線路高密度化、

板材多樣化（硬板、軟板、軟硬結合板）發展的趨勢下，

使用6萬轉乃至更高轉速的高速精密主軸進行PCB切割，

已經不是一種“選擇”，而是一種必然的技術要求。

它是在質量、效率和成本之間取得最佳平衡的關鍵設備。
