Msiy浮動主軸-汽車變速箱離合器鼓輪去毛刺應用
Msiy浮動主軸—汽車變速箱離合器鼓輪去毛刺應用

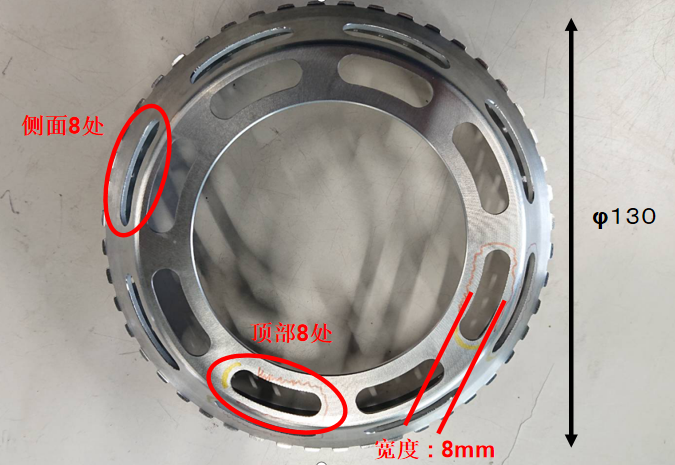

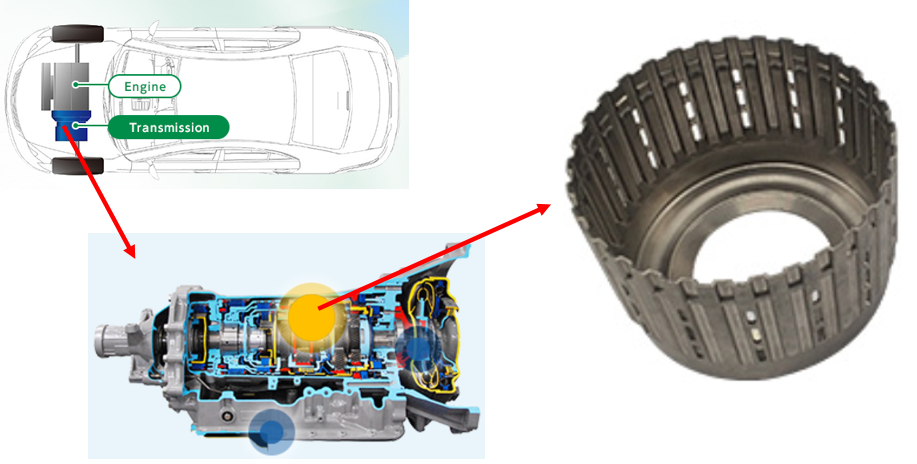

在汽車自動變速箱核心結構中,離合器鼓輪作為多片式離合器底盤部件,采用高強度鋼 SAPH材質打造,外徑 φ130mm,加工時需在頂部、側面各加工 8 處長孔,共計 16 處孔位。沖長孔工藝易在孔緣產生寬 1mm× 深 0.5mm毛刺,若去除不徹底,會引發變速箱油路不暢、配合干涉、異常磨損等問題,直接影響換擋平順性與整車可靠性。

針對離合器鼓輪孔位分散、側面難加工、材質硬度高、車規級精度嚴苛的痛點,春亨工具推出機械臂末端加裝msiy浮動主軸自動化去毛刺方案,完美適配 6 軸機器人產線,實現高效、穩定、無損去毛刺。
一、核心配置(嚴格對應應用參數)

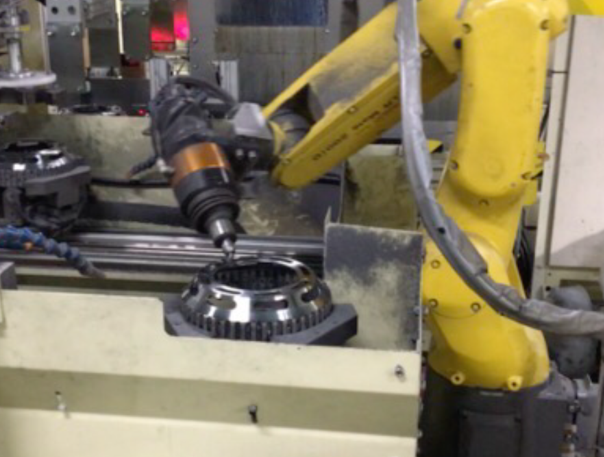

機器人平臺:FANUC LR Mate 200iD 6 軸機械臂

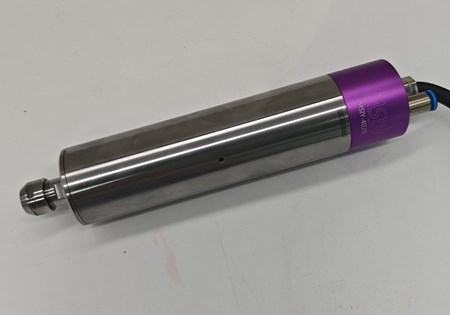

驅動主軸馬達:Msiy-4020高速電主軸

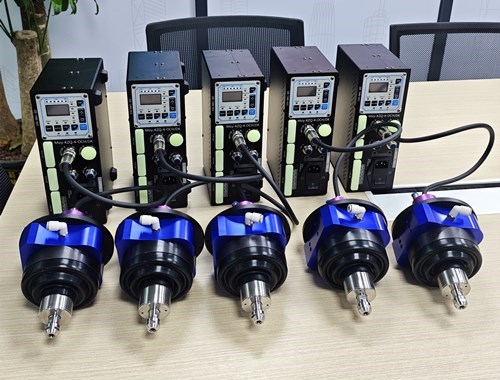

柔性浮動單元:Msiy-40浮動主軸,自適應工件輪廓,補償定位誤差
專用刀具:鎢鋼鉆 φ9.5×8L×φ6,CB46C102S 60° 去毛刺刀具
加工對象:離合器鼓輪頂部 8 處 + 側面 8 處,共 16 處長孔毛刺
二、關鍵加工參數
工件材質:高強度鋼(SAPH)
毛刺尺寸:寬 1mm × 深 0.5mm
主軸轉速:14,000 min?1
加工模式:6 軸機器人 + MSIY浮動主軸柔性跟隨,全自動化去毛刺
三、方案核心優勢

(1)柔性打磨,不傷工件
Msiy浮動主軸裝置實現柔性貼合加工,自動補償機器人軌跡與工件偏差,避免過切、劃傷孔壁,完美保護高強度鋼基材與孔位精度。
(2)去毛刺徹底,無殘余

搭配msiy-4020高速電主軸提供20000rpm穩定轉速,配合 60° 專用刀具,精準清除長孔頂部、側面毛刺,16 處孔位一次性處理到位,無死角、無殘留。
(3)6軸機器人全自動,適配批量生產
集成 FANUC機械臂實現無人化加工,替代人工打磨,加工一致性高,大幅提升產能與良品率,滿足汽車變速箱零部件規?;?、標準化制造需求。
(4)氣動冷卻,穩定可靠,24小時長期運行
MSIY浮動主軸精度高、壽命長、故障率低,可適配產線 24 小時連續作業,降低維護成本,符合汽車零部件嚴苛生產標準。
四、應用總結

Msiy-40浮動主軸,是汽車變速箱離合器鼓輪去毛刺的理想方案。它以 “高速精密 + 柔性自適應 + 機器人自動化” 為核心,高效解決多孔位、高強度、復雜結構件的去毛刺難題,全面提升變速箱核心零部件的加工質量與生產效率,為汽車智能制造提供穩定可靠的精密工具解決方案。
春亨工具專注提供汽車零部件自動化去毛刺整體方案,可提供選型、集成、調試、售后一站式技術支持。
